Beschreibung

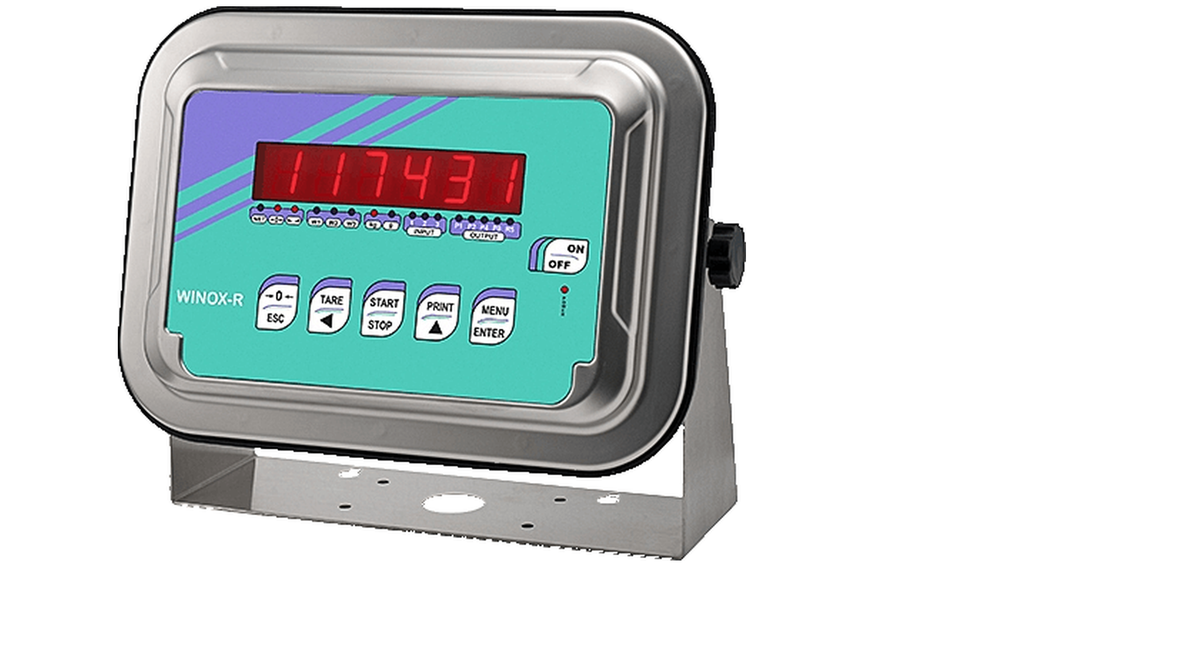

Die EILH ist ein Wägeindikator im Edelstahlgehäuse aus AISI 304, Typ WINOX-R.
Sie ist für Wäge- und Dosieraufgaben in Umgebungen gedacht, in denen das Gehäuse regelmäßig gereinigt wird, und lässt sich an der Wand, auf dem Tisch, an einer Säule oder in der Fronttafel montieren.
Das Gehäuse ist rundum nach IP68 geschützt, auf Anfrage mit IP69K-Kennzeichnung nach DIN 40050-9 für die Hochdruck- und Dampfstrahlreinigung. Die 6-stellige rote LED-Anzeige hat 20 mm Ziffernhöhe, dazu kommen 16 Melde-LED und eine 6-Tasten-Folientastatur. Die Abmessungen betragen 286 x 206 x 108 mm, mit Halterung 290 x 206 x 187 mm, der Tafelausschnitt 248 x 160 mm.
Der Wägeeingang nimmt bis zu 8 Wägezellen mit 350 Ω in 4- oder 6-Leiter-Technik auf. Der A/D-Wandler arbeitet mit 24 bit und 16.000.000 Punkten bei 4,8 kHz und liefert 300 Wandlungen pro Sekunde; die nutzbare Empfindlichkeit beträgt ±7 mV/V, der Messbereich ±39 mV und die Linearität < 0,01 % FS. Vorhanden sind 5 Relaisausgänge, 3 optoisolierte PNP-Eingänge sowie RS485 und RS232 mit Modbus RTU, ASCII oder kontinuierlicher Übertragung; WiFi-Modul, Analogausgang, Feldbus- und Ethernet-Module sind auf Anfrage erhältlich. Die Versorgung erfolgt mit 12 bis 24 V DC bei 6 W, der Arbeitstemperaturbereich reicht von -20 °C bis +60 °C.
Vorteile auf einen Blick
- Wägeindikator im Edelstahlgehäuse aus AISI 304
- Schutzart IP68, IP69K nach DIN 40050-9 auf Anfrage
- 6-stellige rote LED-Anzeige, 20 mm Ziffernhöhe, 16 Melde-LED
- Montage an Wand, Tisch, Säule oder Fronttafel, Halterung im Lieferumfang
- Bis zu 8 Wägezellen mit 350 Ω
- A/D-Wandler 24 bit, 16.000.000 Punkte, 300 Wandlungen pro Sekunde
- 99 Dosierrezepte mit automatischer Fallberechnung und Toleranzkontrolle
- RS485 und RS232 mit Modbus RTU, WiFi-Modul auf Anfrage
- Ausführung für ATEX- und IECEx-Zone 2-22 verfügbar
