Beschreibung

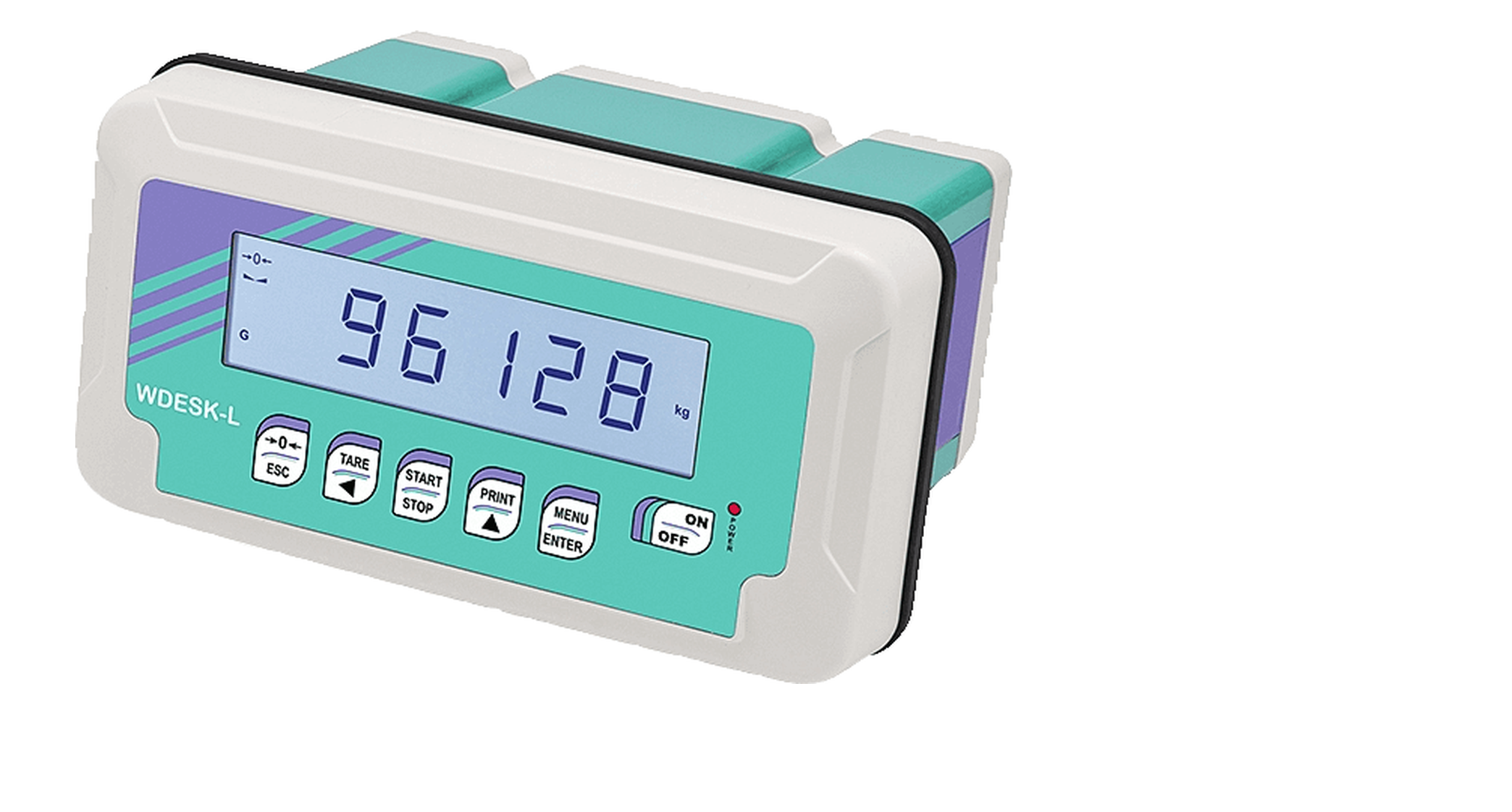

Die EILE ist ein Wägeindikator mit hinterleuchteter LCD-Anzeige im ABS-Gehäuse, Typ WDESK-L.
Sie ist für Wäge- und Dosieraufgaben direkt an der Waage gedacht und lässt sich als Tisch-, Wand-, Säulen- oder Fronttafelgerät einsetzen.
Die 6-stellige halbalphanumerische Anzeige hat 20 mm Ziffernhöhe, ist hinterleuchtet und zeigt 46 Meldesymbole; bedient wird über eine 6-Tasten-Folientastatur. Der Wägeeingang nimmt bis zu 8 Wägezellen mit 350 Ω in 4- oder 6-Leiter-Technik auf. Der A/D-Wandler arbeitet mit 24 bit und 16.000.000 Punkten bei 4,8 kHz und liefert 300 Wandlungen pro Sekunde; die nutzbare Empfindlichkeit beträgt ±7 mV/V, der Messbereich ±39 mV und die Linearität < 0,01 % FS.
Zur Ausstattung gehören 5 Relaisausgänge, 3 optoisolierte PNP-Eingänge sowie RS485 und RS232 mit Modbus RTU, ASCII oder kontinuierlicher Übertragung. Ein WiFi-Modul mit 2,4 GHz und integriertem Webserver, ein Analogausgang sowie Feldbus- und Ethernet-Module sind auf Anfrage erhältlich. Das Gehäuse misst in der Standardausführung 226 x 122 x 164 mm bei einem Tafelausschnitt von 186 x 96 mm und ist nach IP67 geschützt; eine Ausführung ist für ATEX-Zone 2-22 zugelassen. Die Versorgung erfolgt mit 12 bis 24 V DC bei 6 W, der Arbeitstemperaturbereich reicht von -20 °C bis +60 °C.
Vorteile auf einen Blick
- Wägeindikator im ABS-Gehäuse, Schutzart IP67 in der Standardausführung
- 6-stellige hinterleuchtete LCD-Anzeige, 20 mm Ziffernhöhe
- 46 Meldesymbole und 6-Tasten-Folientastatur
- Montage auf dem Tisch, an der Wand, an der Säule oder in der Fronttafel
- Bis zu 8 Wägezellen mit 350 Ω
- A/D-Wandler 24 bit, 16.000.000 Punkte, 300 Wandlungen pro Sekunde
- 99 Dosierrezepte mit automatischer Fallberechnung und Toleranzkontrolle
- RS485 und RS232 mit Modbus RTU, WiFi-Modul auf Anfrage
- Ausführung für ATEX-Zone 2-22 verfügbar
