Beschreibung

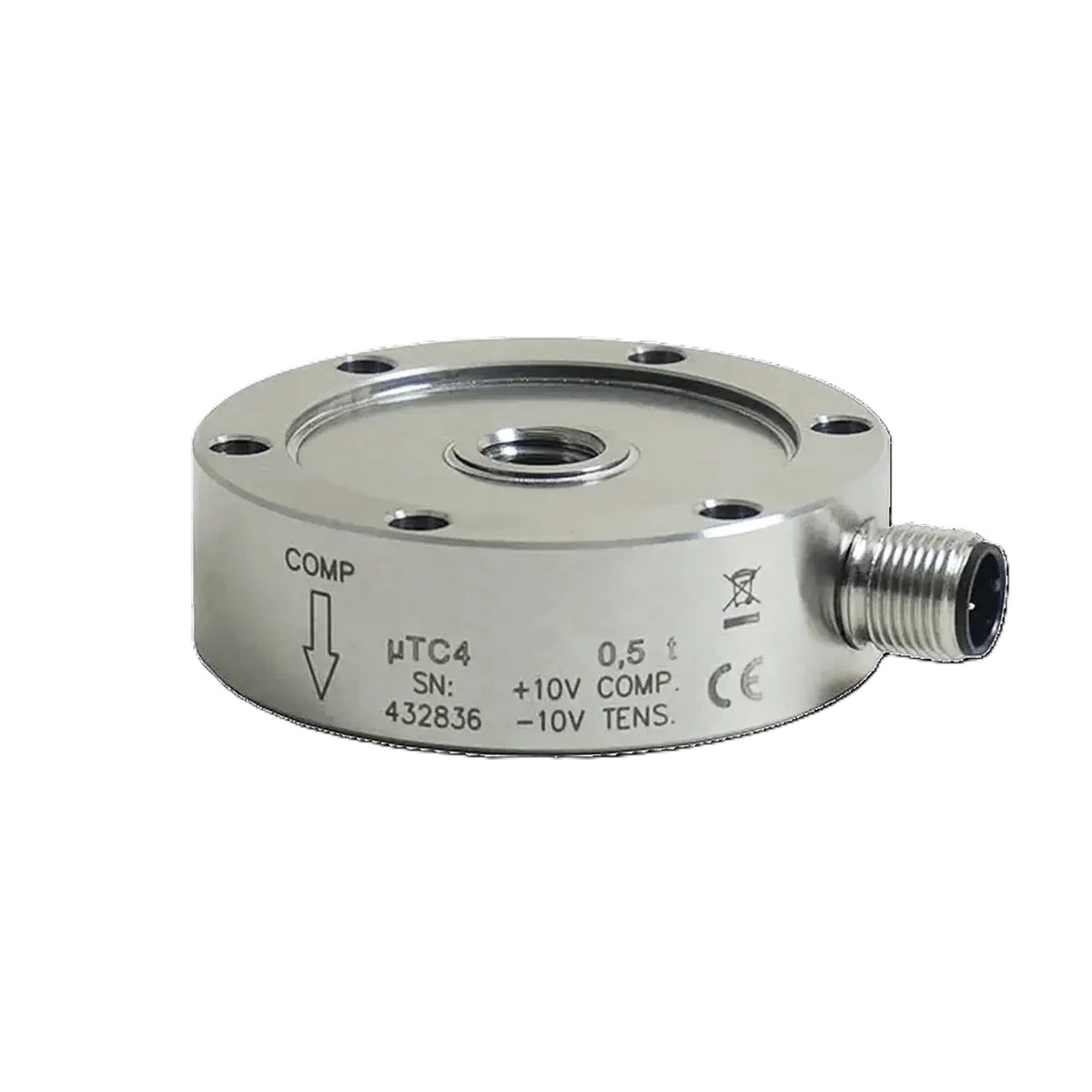

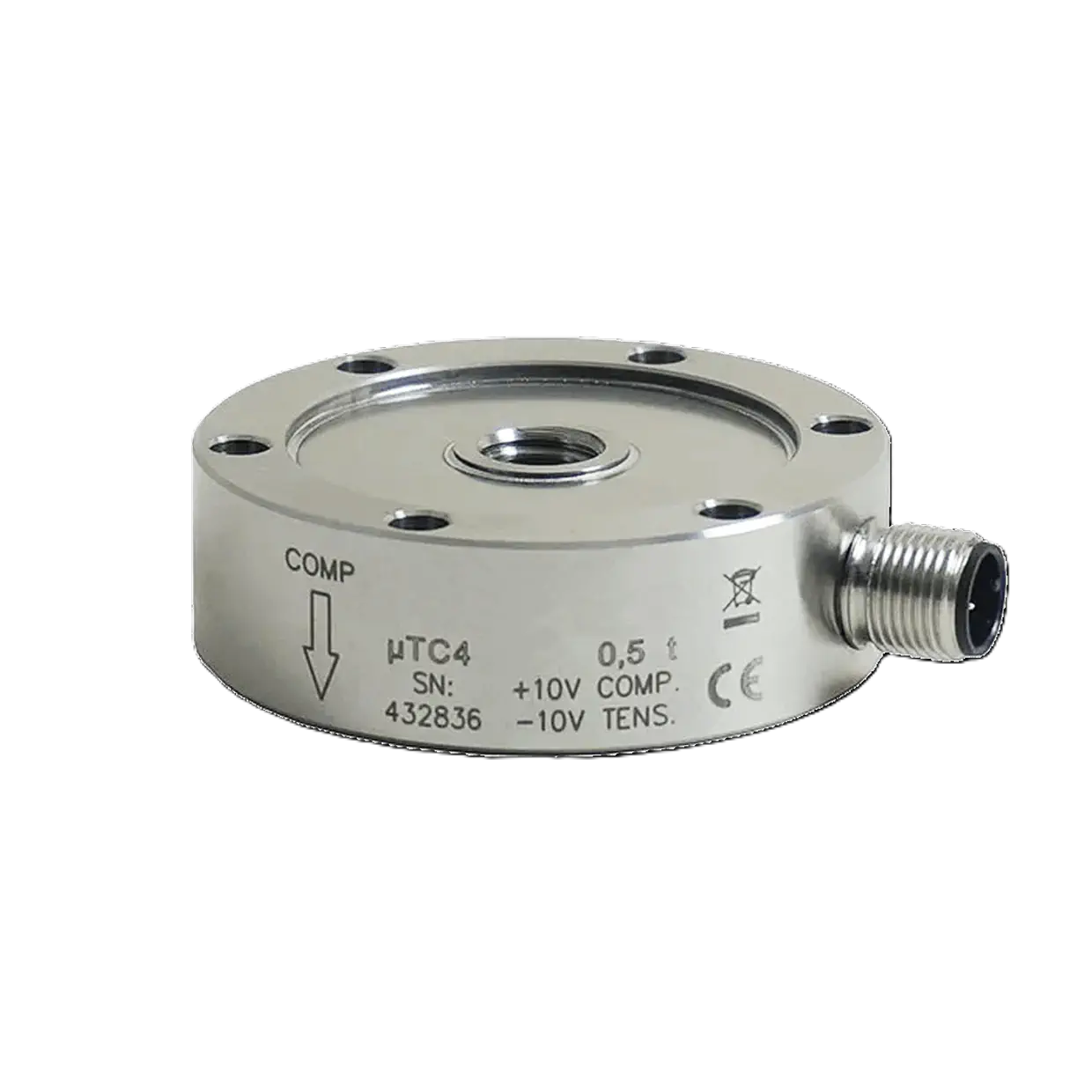

Die LLAE ist eine kompakte Flansch-Wägezelle für kleine Nennlasten, Typ micro4CT.
Sie ist für Kraftmessungen gedacht, bei denen wenig Einbauraum zur Verfügung steht und der Aufnehmer über einen Steckverbinder angeschlossen wird.
Das Nennlastprogramm umfasst 100 kg, 250 kg, 500 kg und 1.000 kg, entsprechend 1 kN bis 10 kN. Der Gesamtfehler beträgt ≤ ±0,03 % FS, Nichtlinearität und Hysterese liegen bei je ≤ ±0,05 % FS, das Kriechen bei ≤ ±0,10 % FS. Der Nennkennwert ist 2,0 mV/V ±0,1 %, die Nullpunktabweichung < ±1,0 %.
Die Messbrücke ist eine Wheatstone-Vollbrücke in 4-Leiter-Technik mit einem Eingangswiderstand von 800 ± 20 Ω und einem Ausgangswiderstand von 705 ± 2 Ω; der Isolationswiderstand liegt bei ≥ 5 GΩ bei 100 V, die Speisespannung bei maximal 18 V. Der Anschluss erfolgt über einen M12-Steckverbinder, 5-polig; ein Anschlusskabel mit 3 m Länge ist als Zubehör erhältlich. Das Gehäuse ist aus Edelstahl, vollständig lasergeschweißt und nach IP67 geschützt; das Gewicht beträgt 0,28 kg. Der kompensierte Temperaturbereich reicht von -10 °C bis +40 °C, der Betriebstemperaturbereich von -20 °C bis +70 °C. Zulässig sind eine Betriebslast von 120 % FS, eine Sicherheitsüberlast von 150 % FS und eine Bruchlast von > 300 % FS, die maximale dynamische Last beträgt 75 % FS.
Vorteile auf einen Blick
- Kompakte Flansch-Wägezelle für kleine Nennlasten
- Nennlasten 1 kN, 2,5 kN, 5 kN und 10 kN
- Gesamtfehler ≤ ±0,03 % FS
- Nennkennwert 2,0 mV/V ±0,1 %
- Wheatstone-Vollbrücke in 4-Leiter-Technik
- M12-Steckverbinder, 5-polig
- Edelstahlgehäuse, vollständig lasergeschweißt
- Schutzart IP67, Gewicht 0,28 kg
- Für dynamische Messungen geeignet
