Beschreibung

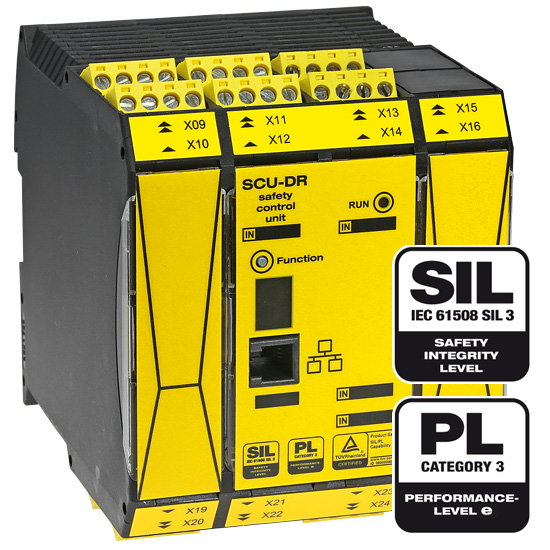

Programmierbare Sicherheitssteuerung SCU-DR für SIL3 (IEC 61508) und PL e (EN ISO 13849-1). Das ist die Steuerung, welche die SIL3-Messverstärker dieser Reihe verlangen: sie vergleicht die beiden redundanten Kanäle eines SMM-DR oder SMM-HD und führt die Anlage bei Abweichung in den sicheren Zustand.
Ein Logikgerät, kein Messgerät. Frei programmierbar mit bis zu 800 AWL-Anweisungen, funktionsplanorientiert, mit Querschlusserkennung und externer Kontaktüberwachung (EMU).
Über Feldbus lässt sich die Steuerung an die Anlagensteuerung anbinden — neben Interfacemodulen sind PROFISAFE und FSoE bis PL e beziehungsweise SIL3 verfügbar.
Merkmale des SCU-DR
✅Sichere Digitaleingänge: 14, davon 10 OSSD
✅Sichere Analogeingänge: 2 (dazu 4 Standardeingänge)
✅Relaisausgänge: 6, davon 3 sichere
✅Standardausgänge: 2
✅Pulsausgänge: 2 mit Querschlusserkennung
✅Erweiterung: 2 Baugruppen plus Feldbus
✅Programmierung: bis 800 AWL-Anweisungen
✅PFH: 3,0 · 10⁻⁹ bei Kategorie 4
✅Sicherheit: SIL3 (IEC 61508) · PL e (EN ISO 13849-1)
✅Versorgung: 24 VDC, −10 / +15 % · Leistungsaufnahme 2,4 W

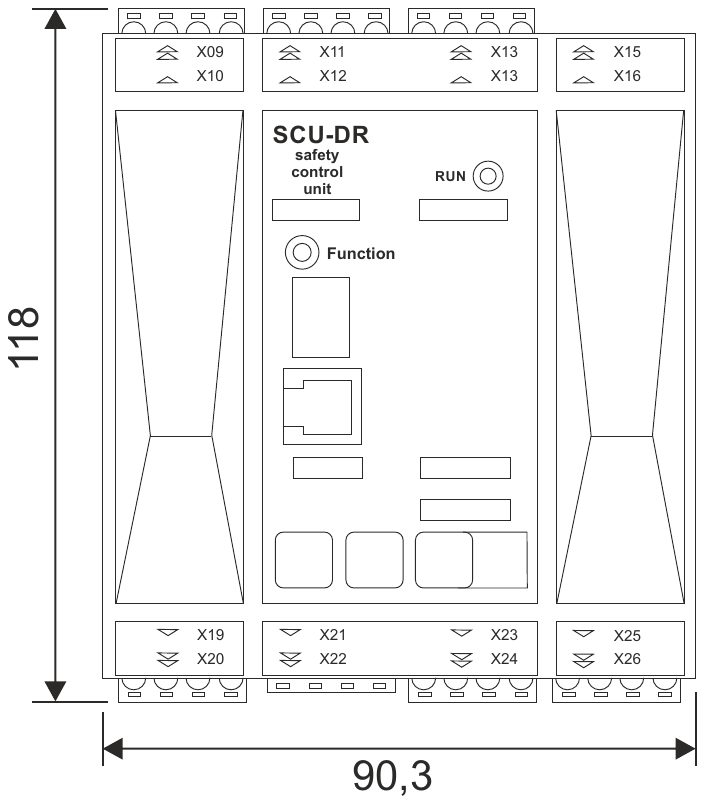

✅Gehäuse: Normschiene · Schutzart IP20
✅Ausführungen: Standard · /F mit FSoE (EtherCAT) · /P mit PROFISAFE (PROFINET)
✅Bestellschlüssel: C R X X X X X X - X X X
