Beschreibung

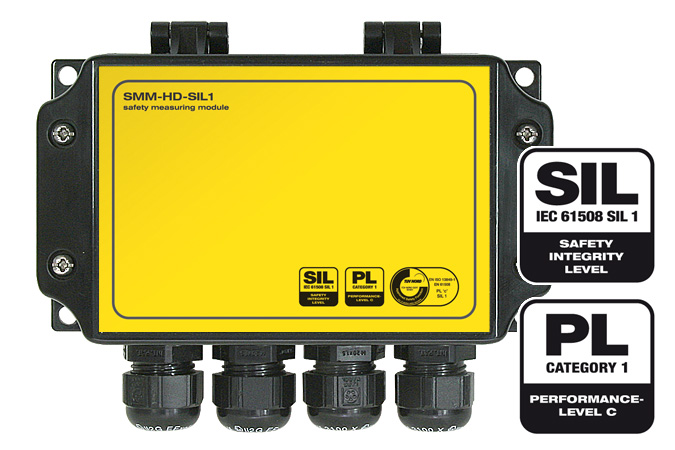

DMS-Brücken-Messverstärker SMM-HD-SIL1 mit eingebauter Schutzfunktion für SIL1 und PL c — im IP65-Feldgehäuse für die Montage außerhalb des Schaltschranks.
Der Unterschied zur SIL3-Reihe: die Schutzfunktion sitzt im Gerät. Ein zweiter Verstärker, zwei Komparatoren und ein Halbleiterrelais überwachen die Brücke unabhängig vom Messkanal. Eine sichere Steuerung ist dafür nicht nötig — das Gerät schaltet selbst.
Damit ist der SMM-HD-SIL1 gleichzeitig ein brauchbarer Messverstärker: 0,1 % vom Messbereich zuzüglich Sensorfehler, 24 Bit Auflösung, Ausgang wahlweise 4 … 20 mA oder 0 … 10 V.
Merkmale des SMM-HD-SIL1
✅Sensoreingang: 1 × DMS-Vollbrücke 350 Ω
✅DMS-Empfindlichkeit: bis 4 mV/V
✅Brückenversorgung: 1,25 … 3 VDC
✅Analogausgang: 4 … 20 mA oder 0 … 10 V
✅Genauigkeit: 0,1 % v. MB zuzüglich Sensorfehler
✅Auflösung: 24 Bit
✅Schaltausgang: 30 VAC/VDC, max. 500 mA
✅Reaktionszeit: 50 ms
✅Sicherheit: SIL1 · PL c — eingebaut, keine sichere Steuerung nötig

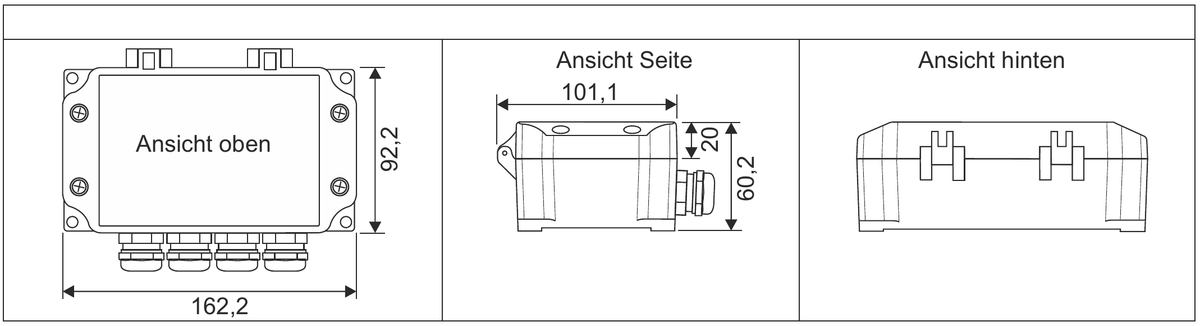

✅Gehäuse: U-CASE 2 Feldgehäuse
✅Schutzart: IP65
✅Bestellschlüssel: Q X X X X - X X
