Beschreibung

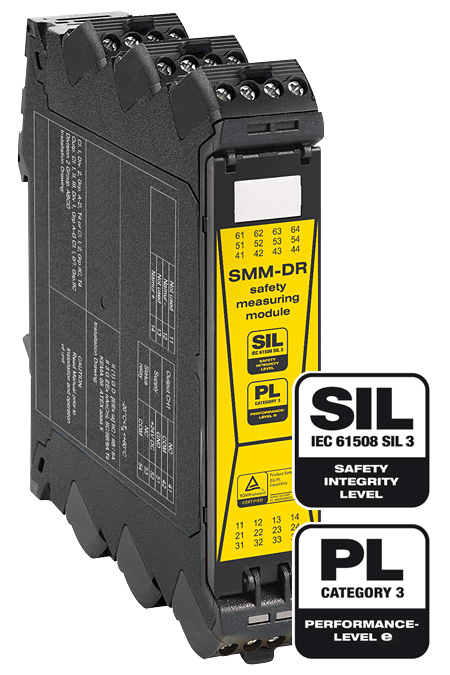

DMS-Brücken-Messverstärker SMM-DR für sicherheitsgerichtete Kraft- und Lastmessung bis SIL3 und PL e Kategorie 3. Der Verstärker legt ein Brückensignal auf zwei galvanisch getrennte Stromausgänge, damit eine Sicherheits-Steuerung die beiden Kanäle gegeneinander prüfen kann.
Das ist ein Sicherheitsbauteil, kein Messgerät: Die Redundanz entsteht aus den zwei Ausgängen, nicht aus einer höheren Messgenauigkeit. Weichen die Kanäle um mehr als 10 % voneinander ab, führt die Steuerung die Anlage in den sicheren Zustand.
Über den Prüfeingang lässt sich die Messkette im Betrieb prüfen: ein Impuls von 24 VDC hebt den Strom von Kanal B um 1 mA. Die zugehörige Sicherheits-Steuerung finden Sie als SCU-DR in derselben Reihe.
Merkmale des SMM-DR
✅Sensoreingang: 1 × DMS-Vollbrücke 350 Ω
✅DMS-Empfindlichkeit: bis 4 mV/V
✅Brückenversorgung: 5 VDC

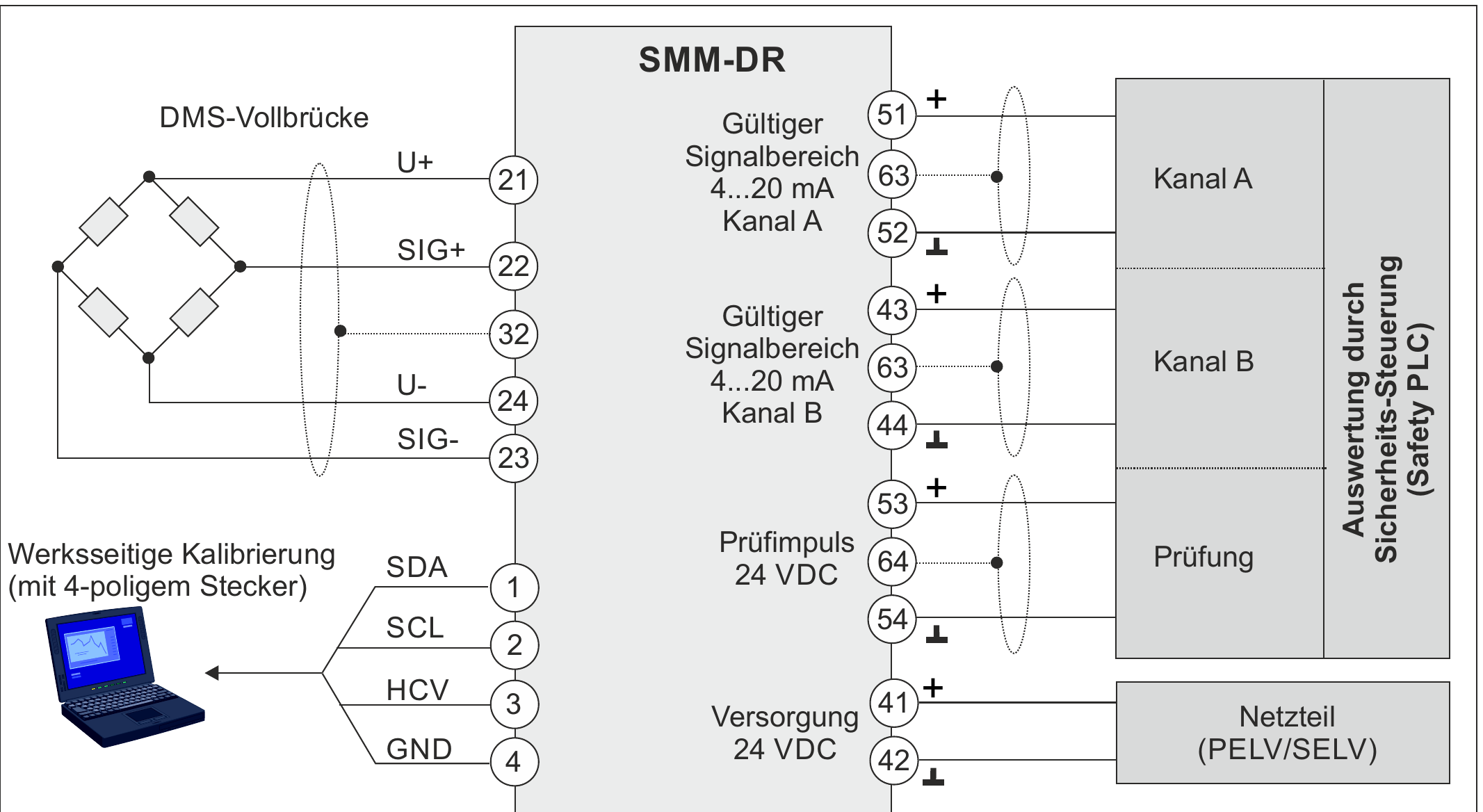

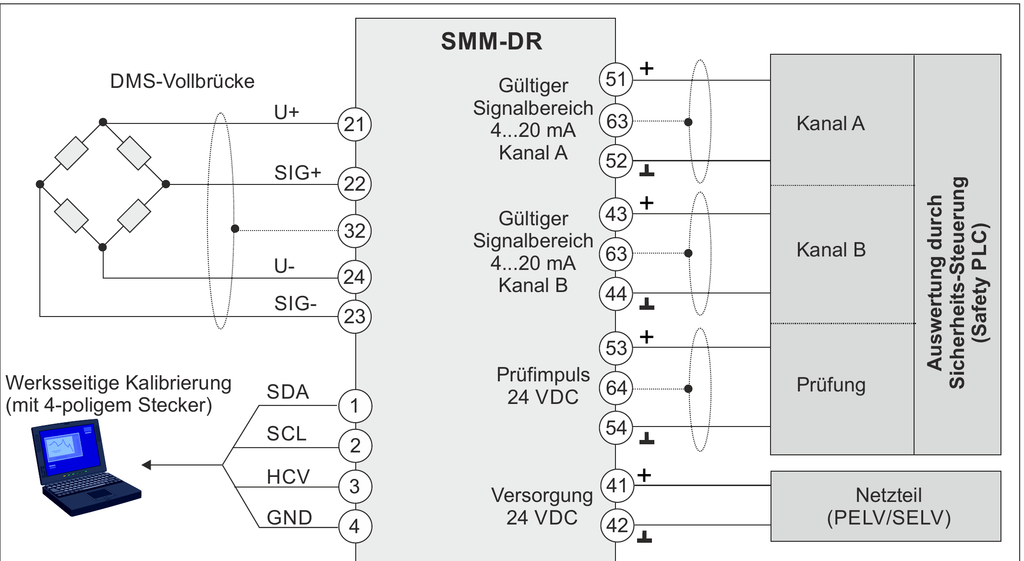

✅Analogausgang: 2 × 4 … 20 mA, Kanal A und B, galvanisch getrennt
✅Nenn-Arbeitsbereich: 8 … 16 mA innerhalb von 4 … 20 mA
✅Bürde: max. 500 Ω
✅Prüfeingang: 24 VDC ±20 %, ≤ 250 Hz
✅Sicherheit: SIL3 (EN 61508, EN 62061) · PL e Kategorie 3
✅Versorgung: 24 VDC ±10 %, max. 100 mA

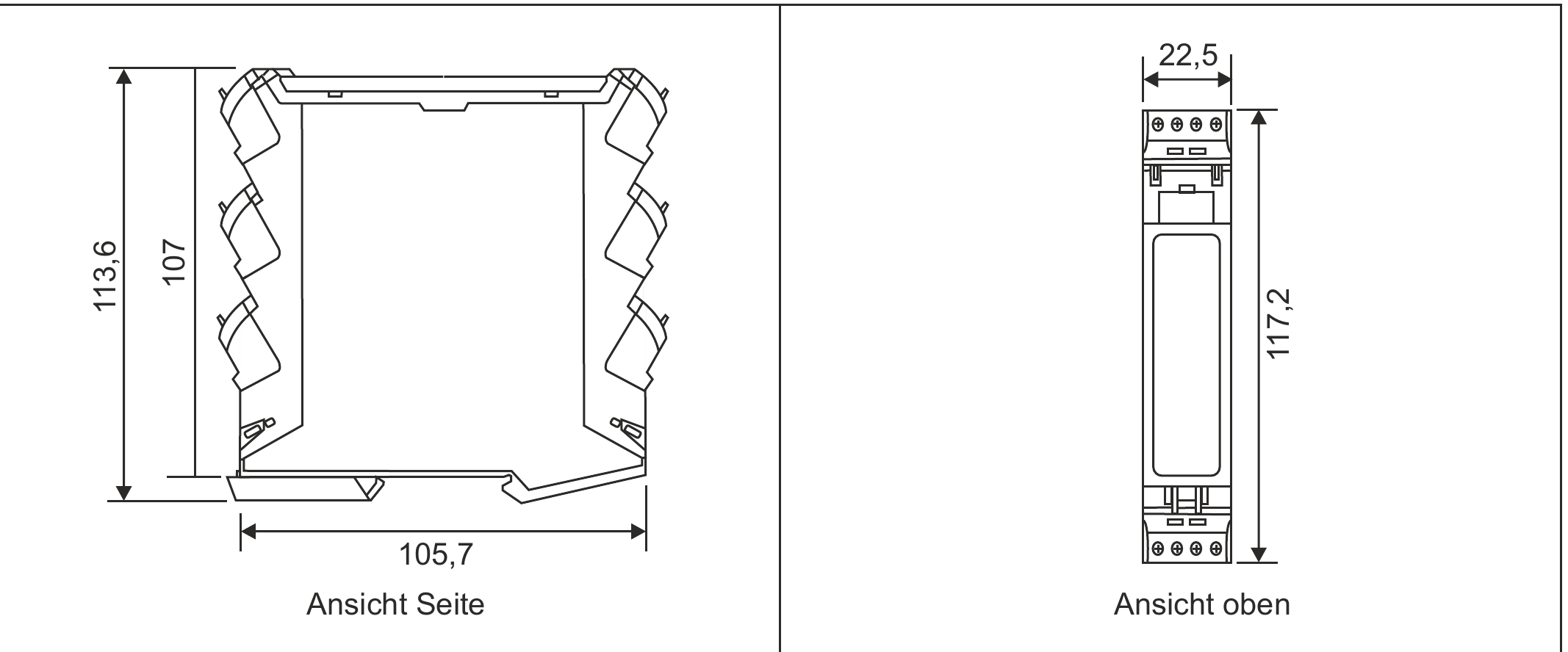

✅Gehäuse: DR22,5 für Hutschiene TS 35 · 117,2 × 22,5 × 113,6 mm
✅Schutzart: IP20
✅Temperaturkoeffizient: < 50 ppm/K
✅Bestellnummer: 0600-00492
