Absolutdruckmessdosen
Absolutdruckmessdosen bzw. Absolutdruckdosen sind evakuierte Dosen, für den Einsatz in Aneroidbarometern und Höhenmessern. Die Federwirkung der Membranen und die Last des äußeren Luftdrucks sind im Gleichgewicht. Eine Luftdruckänderung bewirkt so eine entsprechende Höhenveränderung der Dose. Die Änderung der Dosenhöhe wird über ein Zeigerwerk auf die Anzeige eines Barometers oder Höhenmessers übertragen. Reicht der Hub nicht aus, können mehrere Absolutdruckdosen zu einem Dosensatz zusammengebaut werden.
Absolutdruckmessdosen sind evakuiert und luftdicht verschlossen und werden zur Luftdruck- und Höhenmessung eingesetzt.
Kapselfedern bzw. Druckmessdosen
Wir liefern Absolutdruckmessdosen und Dosensätze in verschiedenen Durchmessern und Hüben sowie auf Wunsch mit silberfarbener Bedampfung. Für den Einsatz in Wetterstationen fertigen wir auch temperaturkompensierte Dosensätze.
Kontaktieren Sie uns für Ihre kundenspezifische Lösung.
Differenzdruckmessdosen
Differenzdruckmessdosen, Relativdruckmessdosen oder Kapselfedern messen den Druck außerhalb der Baugruppe im Verhältnis zum Innendruck der Baugruppe.
Für Differenzdruckdosen werden zwei Membranen verbunden, um größere Hübe zu ermöglichen. Durch einen Druckanschluss wird der Messdruck in die Differenzdruckdose geleitet. Die Höhe der Differenzdruckdose ändert sich mit der Druckdifferenz zwischen innerem und äußerem Druck. Wir fertigen Differenzdruckmessdosen aus CuBe2, 1.4435 und 1.4571 in verschiedenen Durchmessern. Andere Materialien und Durchmesser sind auf Anfrage erhältlich. Kundenspezifische Anschlüsse fertigen wir auf Anfrage zu günstigen Preisen.
Funktion Differenzdruckmessdosen, Relativdruckmessdosen oder Kapselfedern
Sie funktioniert wie ein analoger Computer, da jeder Druck, der auf beide Seiten der Kapsel gleichermaßen ausgeübt wird, zu einer Auslenkung von Null führt.
Kontaktieren Sie uns für mehr Details.

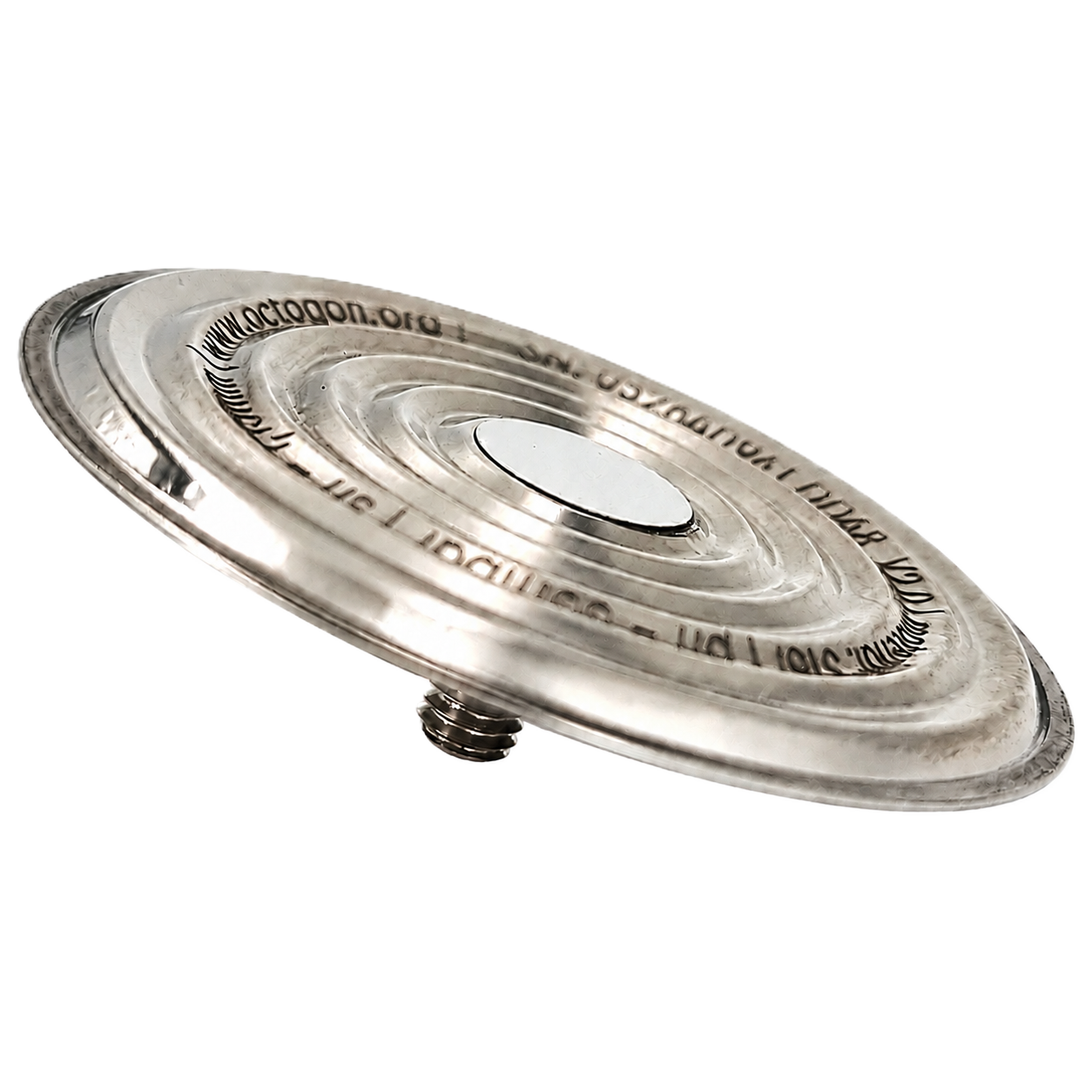

Membranen, Plattenfedern oder Tellerfedern
Membranen, Plattenfedern oder Tellerfedern werden vor allem dann eingesetzt, wenn z.B. sehr heiße oder hochkorrosive Prozesse den direkten Anschluss von Druckmessgeräten an das Prozessmedium nicht zulassen.
Membranen oder Tellerfedern sind unsere Grundelemente für die Druckmessung. Sie können als Druck-Hub-Wandler bezeichnet werden. Zwei am Rand miteinander verbundene Membranen ergeben eine Differenz- oder Absolutdruckmesszelle. Als Druckübermittler zwischen Medium und Sensorelement werden meist Trennmembranen eingesetzt. Einsatzgebiete sind meist Manometer, Druckmessumformer und Blutdruckmessgeräte.
Diese Anwendungen bedingen eine sehr gute Linearität. Wir garantieren Linearitätsfehler kleiner 1% v. E., auf Anfrage auch darunter. Bei vielen Anwendungen ist keine Linearität gefordert, dafür wird aber der Hub optimiert. Zum Beispiel für Anwendungen in Druckreglern, Druckspitzendämpfern oder Druckanzeigen. Sprechen Sie uns mit Ihrer Aufgabenstellung an. Eine Hysterese ist bei vielen Werkstoffen praktisch nicht messbar. Für viele Kunden werden die Membranen mit Anschlüssen, Nippeln oder Grundplatten verbunden.
Anwendungen Membranen bzw. Plattenfedern
- Druckmittler
- Druckmessgeräte
- Blutdruckmessgeräte
- Manometer
- Sensoren
Membrane sind in verschiedenen hochbeständigen Werkstoffen und unterschiedlichen Ausführungen erhältlich, um die Kompatibilität mit einer Vielzahl von Druckmessgeräten zu gewährleisten.
Wir fertigen Metallmembranen aus den Werkstoffen
- 1.4435
- 1.4571
- C 75
- Duratherm 600
- Nickel-Beryllium
- Kupfer-Beryllium
- Hastelloy C276
- in Durchmessern von 10 bis 137 mm
Setzen Sie sich mit uns in Verbindung, wir beraten Sie gerne.
Membran-Systeme
Membran-Systeme sind geeignet für die Messung von Mikrodruck und Unterdruck von Gasmedien in Prozessen aller Arten, auch mit hohen Anforderungen an die Korrosionsbeständigkeit.
Angepasst an Ihre spezifischen Anforderungen, entwickeln wir ganze Membran-Systeme neu bzw. orientieren uns an Zeichnungen oder bereist bestehenden Mustern.
Diese Systeme können wir an den gewünschten Druck- und Präzisionsbereich, einschließlich Vakuum- und Vakuum-Druckbreich, anpassen.
