Hochpräzise Kraftmessbolzen von Octogon: Maßgeschneiderte Sensorik für höchste Ansprüche

Kraftmessbolzen (auch Lastmessbolzen genannt) sind die eleganteste und effizienteste Lösung, um wirkende Kräfte direkt im Kraftfluss zu erfassen, ohne die mechanische Grundkonstruktion einer Anlage zu verändern. Sie ersetzen herkömmliche Achsen, Gelenkbolzen oder Bolzenverbindungen und verwandeln passive Maschinenelemente in intelligente, hochgenaue Sensoren.

Ob in der Hebetechnik, im Sondermaschinenbau, bei Offshore-Anwendungen oder in der Agrarindustrie – Octogon bietet maßgeschneiderte Lastmessbolzen, die exakt auf die Geometrie und die Umgebungsbedingungen der jeweiligen Anwendung abgestimmt sind.

Nahtlose Integration ohne Konstruktionsänderung

Der größte Vorteil unserer Kraftmessbolzen liegt in ihrer Bauform. Der Kunde übermittelt die Abmessungen des bisherigen Bolzens (Länge, Durchmesser, Position der Sicherung), und wir fertigen den Messbolzen als exaktes geometrisches Abbild. Die Funktion der bestehenden Lagerung oder Rolle bleibt voll erhalten, während gleichzeitig exakte Lastdaten gewonnen werden.

Signale, Schnittstellen und Messelektronik

Je nach Anlagenarchitektur und Automatisierungsgrad bieten wir das gesamte Spektrum an Signalausgängen an. Von der passiven Sensorik für externe Schaltschränke bis hin zu voll integrierten digitalen Lösungen.

Liegt der Platzbedarf im Gelenk stark limitiert vor, setzen wir auf abgesetzte Elektronik. Bietet der Bolzen ausreichend Raum, integrieren wir die Signalverstärkung direkt in das Gehäuse des Messbolzens, was Störeinflüsse minimiert und die Verkabelung vereinfacht.

Funktionale Sicherheit: Redundante Systeme für kritische Anwendungen

In Branchen wie der Kran- und Hebetechnik oder dem schweren Maschinenbau sind die Anforderungen an die Maschinensicherheit enorm. Normen wie die EN 61508, EN 62061 und ISO 13849 fordern ausfallsichere Systeme.

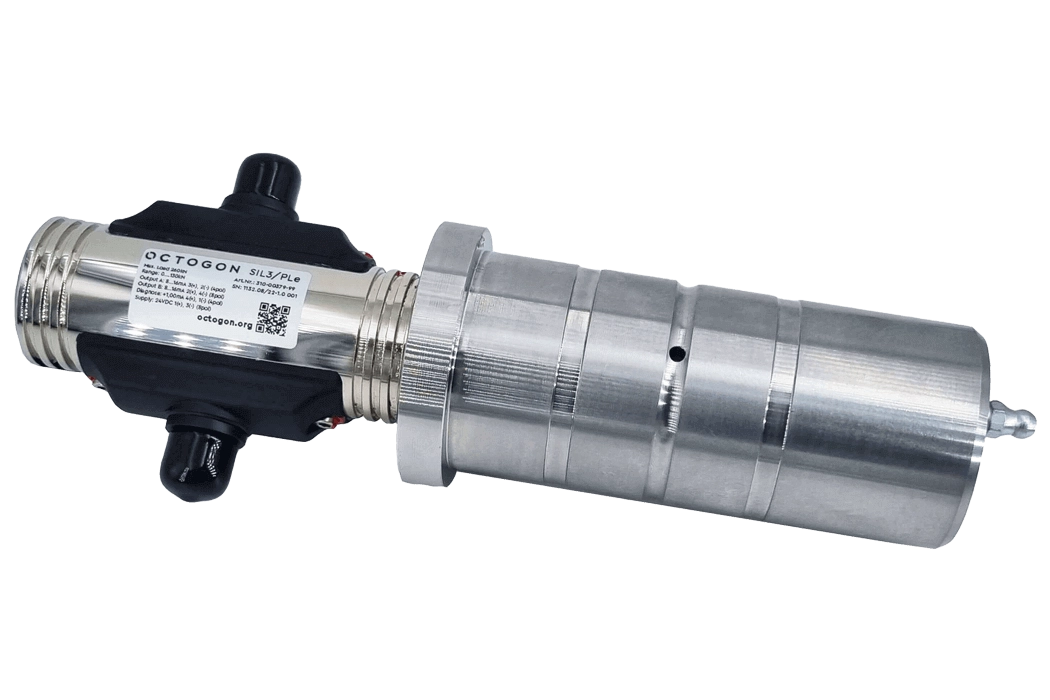

Für diese sicherheitskritischen Anwendungen konstruiert Octogon redundante Kraftmessbolzen. Diese können Zertifizierungsanforderungen bis SIL 3 (Safety Integrity Level) und PL e (Performance Level) erfüllen.

• Echte Redundanz: Ausführung mit zwei völlig unabhängigen DMS-Brückenkreisen.

• Getrennte Signalwege: Separate interne Verdrahtung und getrennte Anschlusspunkte minimieren Ausfälle durch gemeinsame Fehlerursachen (Common Cause Failures).

• Diagnosefähigkeit: Die Systemarchitektur ermöglicht eine permanente Plausibilitätsprüfung der Signale durch die übergeordnete Sicherheitssteuerung.

Mechanische Konfigurationen und Sonderausstattungen

Kein Einsatzort gleicht dem anderen. Daher passen wir die mechanischen Eigenschaften der Kraftmessbolzen exakt an die Umweltbedingungen an:

• Robuste Materialien: Standardmäßig aus hochfestem Edelstahl gefertigt, um Korrosion und rauen Umgebungen standzuhalten.

• Schutzarten bis IP68 / IP69K: Für Standard-Industrieanwendungen genügt oft IP65 oder IP67. Für den Einsatz unter Wasser (Offshore) oder bei Hochdruckreinigung (Lebensmitteltechnik/Baumaschinen) bieten wir hermetisch verschweißte Gehäuse an.

• Elektrischer Anschluss: Wahlweise als festes Kabel (axial oder radial ausgeführt, je nach Einbausituation) oder über robuste, industrietaugliche Steckverbinder (z. B. M12).

• Schmierbohrungen: Für bewegliche Gelenke können die Bolzen mit internen Schmierkanälen und Schmiernippeln ausgestattet werden, um die Lagerstellen direkt durch den Bolzen hindurch zu fetten.

• Verdrehsicherungen: Individuell gefräste Haltebleche, Nuten oder Abflachungen stellen sicher, dass der Bolzen stets exakt im Kraftvektor positioniert bleibt.

Branchenübergreifende Anwendungsmöglichkeiten

Durch die freie Skalierbarkeit der Nennlasten – von wenigen Kilonewton bis hin zu mehreren hundert Tonnen – sind Lastmessbolzen von Octogon branchenübergreifend einsetzbar:

• Kran- und Hebetechnik: Überlastsicherung an Umlenkrollen und Seilwinden.

• Baumaschinen: Lastmomentbegrenzung bei Baggern und Radladern.

• Offshore und Marine: Windensteuerungen und Festmacher-Überwachung.

• Agrartechnik: Zugkraftmessung an Traktoren und Anbaugeräten.

• Bühnentechnik: Seilkraftüberwachung in Theater- und Event-Riggings.

Haben Sie eine spezifische messtechnische Herausforderung? Egal, ob Sie einen einfachen Standardbolzen ersetzen möchten oder ein komplexes, redundantes System mit digitaler Schnittstelle für den Sondermaschinenbau benötigen – kontaktieren Sie das Engineering-Team von Octogon. Wir entwickeln die optimale Lösung für Ihre Anwendung.
